Protecciones diferenciales en cargadores EV

Un sábado por la noche, un hotel puede tener tres vehículos eléctricos conectados en su parking y seis plazas preparadas para carga. Si dispara el diferencial general, los huéspedes pierden el servicio, el equipo de guardia recibe una llamada y el hotel acaba aislando un cargador sin saber todavía si el problema está en el vehículo, en el cableado o en el diseño del cuadro. Las protecciones diferenciales en cargadores EV no se eligen solo por el valor de sensibilidad. También deben coordinarse con la instalación, la electrónica de potencia y la continuidad operativa.

El diferencial que salta un sábado por la noche

Un sábado por la noche, tres vehículos empiezan a cargar casi al mismo tiempo en el parking de un hotel. El diferencial general dispara. Las luces permanecen encendidas, pero varias plazas quedan inutilizadas y recepción empieza a recibir quejas.

El electricista de guardia revisa el cuadro y no observa un cortocircuito evidente. La sospecha recae en uno de los vehículos, cuya electrónica puede estar aportando una corriente residual con componente continua. Aísla ese cargador, rearma el resto y recupera parte del servicio. La medida resuelve la incidencia inmediata, pero no explica por qué actuó la protección general.

La pregunta correcta no es por qué salta el diferencial, sino por qué una fuga localizada puede desconectar varios cargadores.

El problema suele estar en la coordinación. Cada punto debe disponer de protección propia, mientras que la protección situada aguas arriba debe quedar ajustada para que no actúe antes que la protección próxima al defecto. Una experiencia práctica sobre diferenciales que disparan permite reconocer síntomas, pero la decisión exige revisar el cuadro, los cargadores y la instalación completa.

Según la ITC-BT-52, la protección debe organizarse de forma individual por punto y coordinarse con el diferencial general. En un circuito colectivo, la protección de cabecera debe ser selectiva o retardada respecto a la instalada aguas abajo, conforme al marco normativo aplicable.

En la práctica, esto significa que una fuga en un cargador debería dejar fuera de servicio esa plaza, no todas las demás. Para conseguirlo, hay que considerar el tipo de diferencial, las posibles componentes continuas y los tiempos de actuación. La continuidad del servicio en un hotel, un parking o una flota depende de esa arquitectura, no solo de instalar un diferencial con la sensibilidad adecuada.

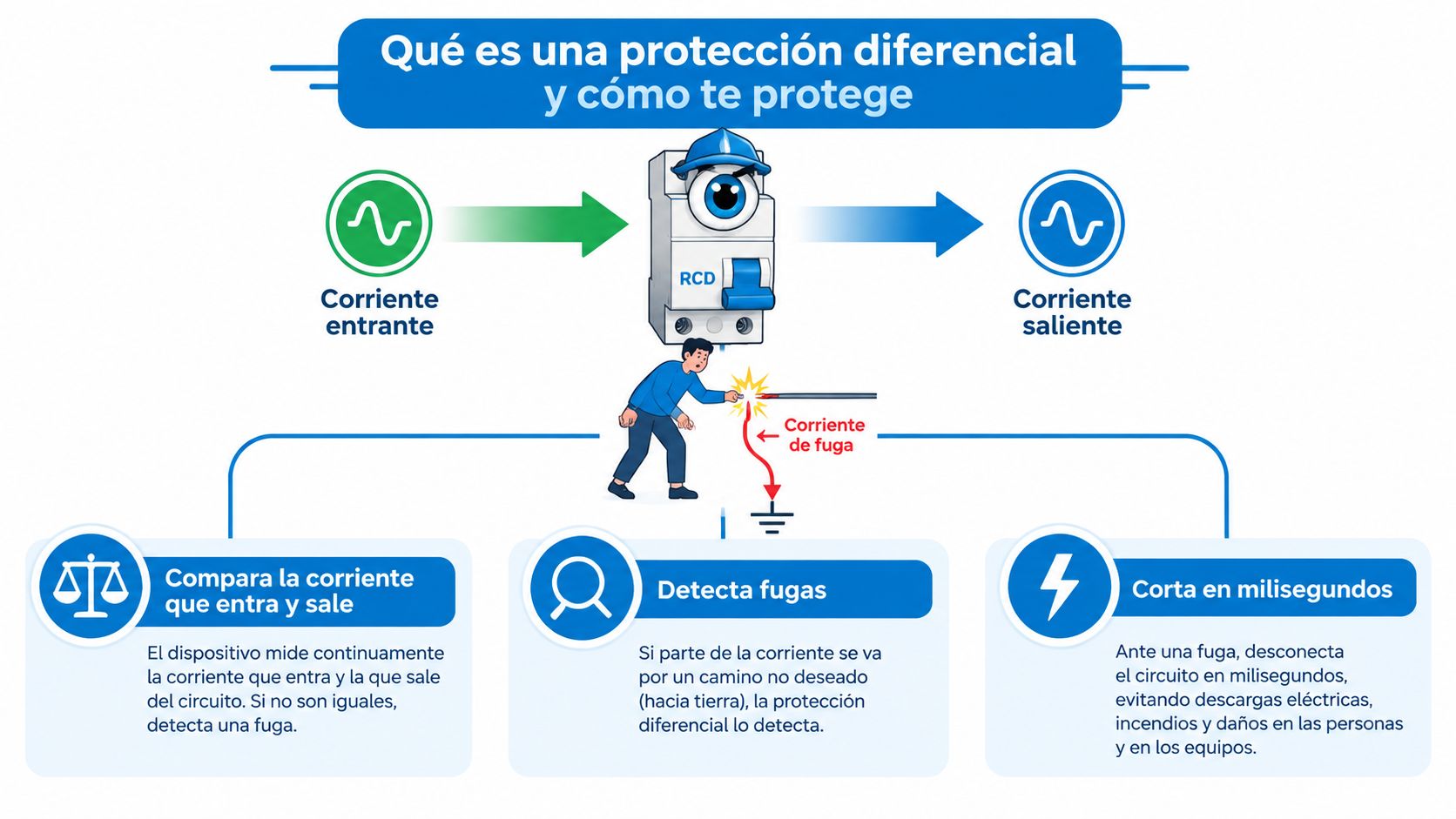

Qué es una protección diferencial y cómo te protege

Un sábado por la noche, varios vehículos pueden estar cargando en el parking de un hotel. Si uno presenta una fuga, la protección diferencial debe identificar la corriente que abandona su recorrido normal y desconectar el circuito afectado, sin dejar sin servicio al resto de las plazas.

Un diferencial, también llamado ID o RCD, compara la corriente que entra en un circuito con la que sale. En condiciones normales, ambas cantidades coinciden. Si parte de la corriente escapa hacia tierra a través de una carcasa, un conductor deteriorado o una persona, el dispositivo detecta esa diferencia y abre el circuito.

La analogía es la de un caudalímetro instalado en una ducha. El agua que entra debería coincidir con la que sale por el desagüe. Si falta caudal, el medidor interpreta que hay una fuga y cierra la alimentación. El diferencial aplica esa misma lógica a la corriente residual.

Sensibilidad y tiempo de corte

La sensibilidad indica la corriente residual que puede provocar el disparo. Como criterio técnico habitual, un diferencial no debería disparar ante una corriente inferior a la mitad de su IΔn. Ese umbral de no disparo ayuda a distinguir entre pequeñas corrientes normales de la instalación y una fuga que requiere desconexión.

El tiempo de corte también importa. Cuanto menos dure la exposición a una tensión peligrosa, menor será el riesgo asociado al contacto indirecto. En una instalación con varios cargadores, estos tiempos deben coordinarse con los dispositivos situados aguas arriba para evitar que una incidencia local desconecte todo el cuadro.

El botón de test comprueba que el mecanismo de disparo responde. Debe accionarse dentro del programa de mantenimiento definido por el responsable técnico, con la instalación en condiciones seguras y dejando constancia del resultado. Si no dispara, el equipo debe quedar revisado antes de confiarle la protección.

Diferencial y magnetotérmico no hacen lo mismo

El diferencial protege frente a fugas de corriente. El magnetotérmico actúa ante sobrecargas y cortocircuitos. Un cargador puede necesitar ambos, porque una derivación a tierra y una sobreintensidad son fallos diferentes.

Si el diferencial dispara con frecuencia, cambiarlo por otro de distinta sensibilidad sin investigar la causa puede ocultar un defecto. El diagnóstico debe revisar el aislamiento, la electrónica del cargador, el vehículo conectado y la coordinación entre circuitos.

Tipos de diferencial AC A F y B frente a fugas reales

La clase del diferencial indica qué forma de corriente residual puede detectar. En recarga de vehículos eléctricos, elegir solo por precio o por disponibilidad puede dejar una protección incompleta.

Una fuga puede cambiar de forma

Primero aparece una fuga alterna sinusoidal, que un tipo AC puede detectar. Después, la electrónica de rectificación del cargador puede modificar la forma de onda y generar una fuga pulsante, escenario en el que un tipo A ofrece más capacidad.

El problema crece cuando aparece una componente continua lisa. Esa componente puede desplazar el comportamiento magnético del sensor de un diferencial tipo A y reducir su capacidad de respuesta ante otras fugas. Dicho de forma práctica, el aparato puede quedar “cegado” frente a una condición que no fue diseñada para detectar.

La documentación técnica española sobre recarga señala que un tipo A aguas arriba debe combinarse con detección de 6 mA de corriente continua, mediante un sistema compatible, o con un tipo B, para evitar que la componente continua comprometa la protección. La documentación técnica sobre selección de protección diferencial en recarga describe esta decisión como parte del diseño del sistema, no como un accesorio independiente.

Cuándo valorar F o B

El tipo F puede tener sentido cuando conviven variadores, filtros de compatibilidad electromagnética y cargas que producen perturbaciones de alta frecuencia. El tipo B se reserva para instalaciones donde el cargador, el vehículo o un convertidor pueda generar corriente continua lisa.

La decisión final debe basarse en la ficha técnica del fabricante, el esquema del cargador, el modo de carga y la presencia de fotovoltaica o inversores. Un tipo A no es automáticamente incorrecto, pero tampoco es universal.

ITC BT 52 MITECO y REV qué exige la norma

Además de la protección individual de cada punto, la ITC-BT-52 impone coordinación en los circuitos colectivos. El diferencial instalado en el origen debe ser selectivo o retardado respecto a los dispositivos situados aguas abajo. Así, una fuga en un cargador actúa primero sobre su propia protección y evita dejar sin servicio todo el parking o el hotel. La guía oficial de aplicación de la ITC-BT-52 recoge este criterio.

La ubicación también condiciona la operación. En vía pública, el sistema debe permitir el rearme automático. En aparcamientos públicos y estaciones de movilidad eléctrica, deben contemplarse un aviso de desconexión o el rearme automático, porque puede no haber personal junto al cargador cuando se produce el disparo.

La conformidad no depende solo de instalar un diferencial adecuado. Una solución mal coordinada puede dificultar la legalización, la inspección o la justificación técnica exigida por un programa de apoyo. No conviene atribuir automáticamente a MITECO una sanción concreta o la pérdida de una ayuda. La normativa nacional relacionada con movilidad eléctrica debe contrastarse con el proyecto, la convocatoria y la comunidad autónoma correspondiente.

El expediente entregado al cliente debe reunir esquemas unifilares, fichas de los diferenciales, certificados de ensayo, configuración del rearme, documentación de puesta en servicio y plan de mantenimiento. Si existe medida para facturación, también debe describir su arquitectura y finalidad. El objetivo operativo es claro: aislar la plaza con defecto y mantener disponibles las demás.

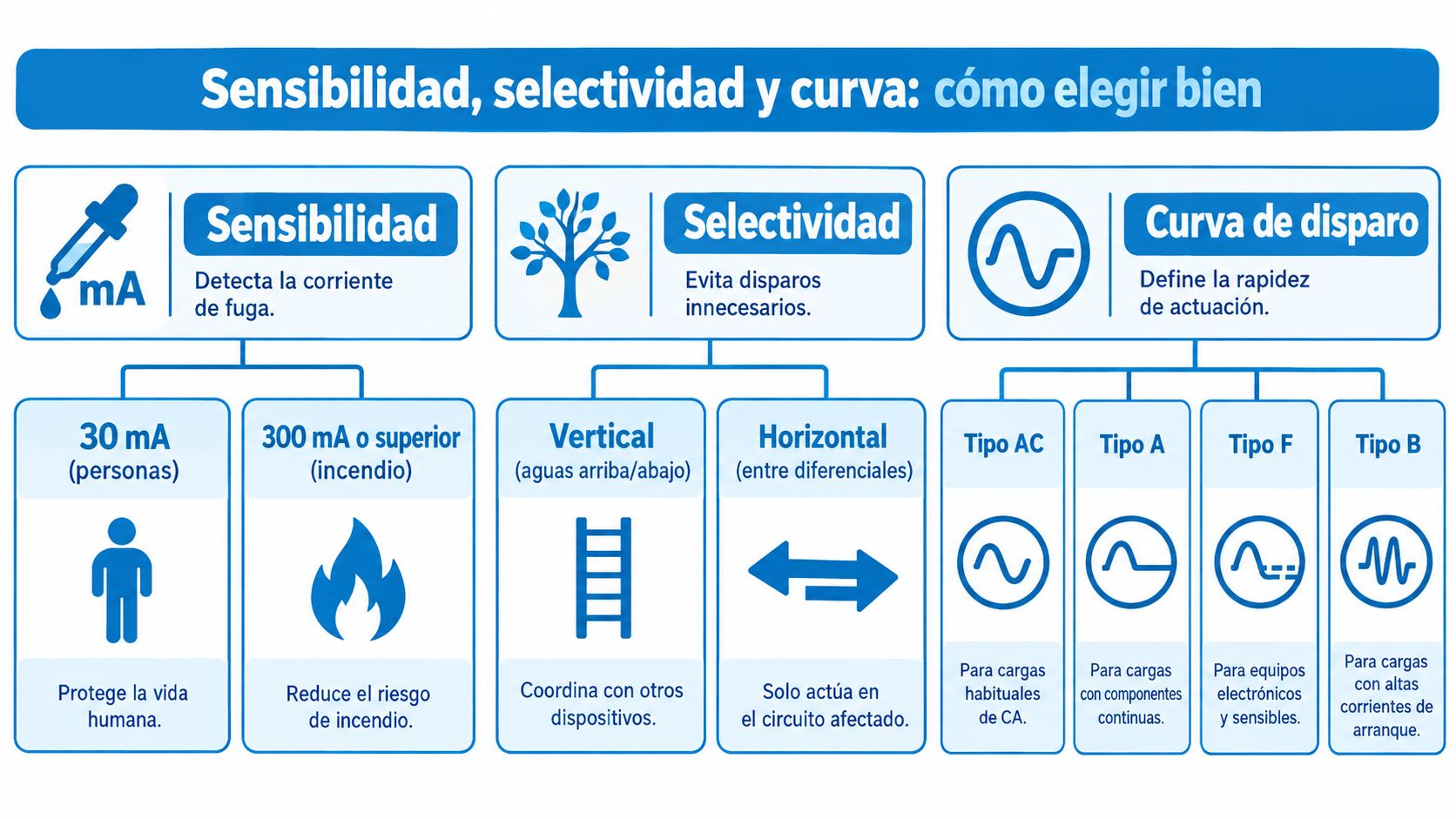

Sensibilidad selectividad y curva cómo elegir bien

Tres decisiones suelen mezclarse en el cuadro de un parking: sensibilidad, selectividad y curva de disparo. La sensibilidad se expresa en mA y responde a cuánto desequilibrio provoca la desconexión. La selectividad define qué protección debe actuar primero. La curva describe cómo responde el dispositivo ante determinadas condiciones de disparo del circuito asociado.

Sensibilidad

El valor de 30 mA se utiliza como referencia para la protección de personas en los puntos de recarga. En la cabecera de una instalación colectiva puede existir una protección con sensibilidad superior, destinada a proteger la instalación y coordinada con los diferenciales finales. La cifra no debe elegirse aislada del esquema, la impedancia de bucle y las corrientes residuales normales.

Selectividad

La selectividad vertical coordina el dispositivo aguas arriba con el instalado aguas abajo. Si un cargador presenta una fuga, debe disparar su protección individual antes que el diferencial general. La selectividad horizontal separa circuitos equivalentes para que el fallo de una plaza no afecte a las demás.

Una arquitectura habitual puede combinar una protección individual tipo A de 30 mA en cada cargador con una protección general de mayor sensibilidad y retardo selectivo. El diseño exacto depende del sistema, pero el principio es constante: la protección más cercana al defecto debe tener prioridad.

Curva y coordinación

La curva del magnetotérmico debe coordinarse con la corriente de arranque, la potencia disponible y el comportamiento del cargador. En centrales con varios puntos, un toroidal regulable con relé diferencial puede facilitar el ajuste y la señalización, especialmente cuando el cuadro necesita supervisar distintas salidas.

Antes de cerrar el diseño, el instalador debería verificar:

• Calibre nominal: el diferencial debe soportar la corriente prevista del circuito.
• Impedancia de bucle: debe permitir que las protecciones actúen dentro de las condiciones exigibles.
• Coordinación energética: el magnetotérmico asociado debe proteger conductores y equipos.
• Selectividad documentada: no basta con colocar un diferencial retardado, hay que comprobar la combinación concreta de aparatos.

El cálculo de protecciones eléctricas para recarga permite convertir estas decisiones en un esquema verificable, con menos dependencia de ajustes improvisados durante la puesta en marcha.

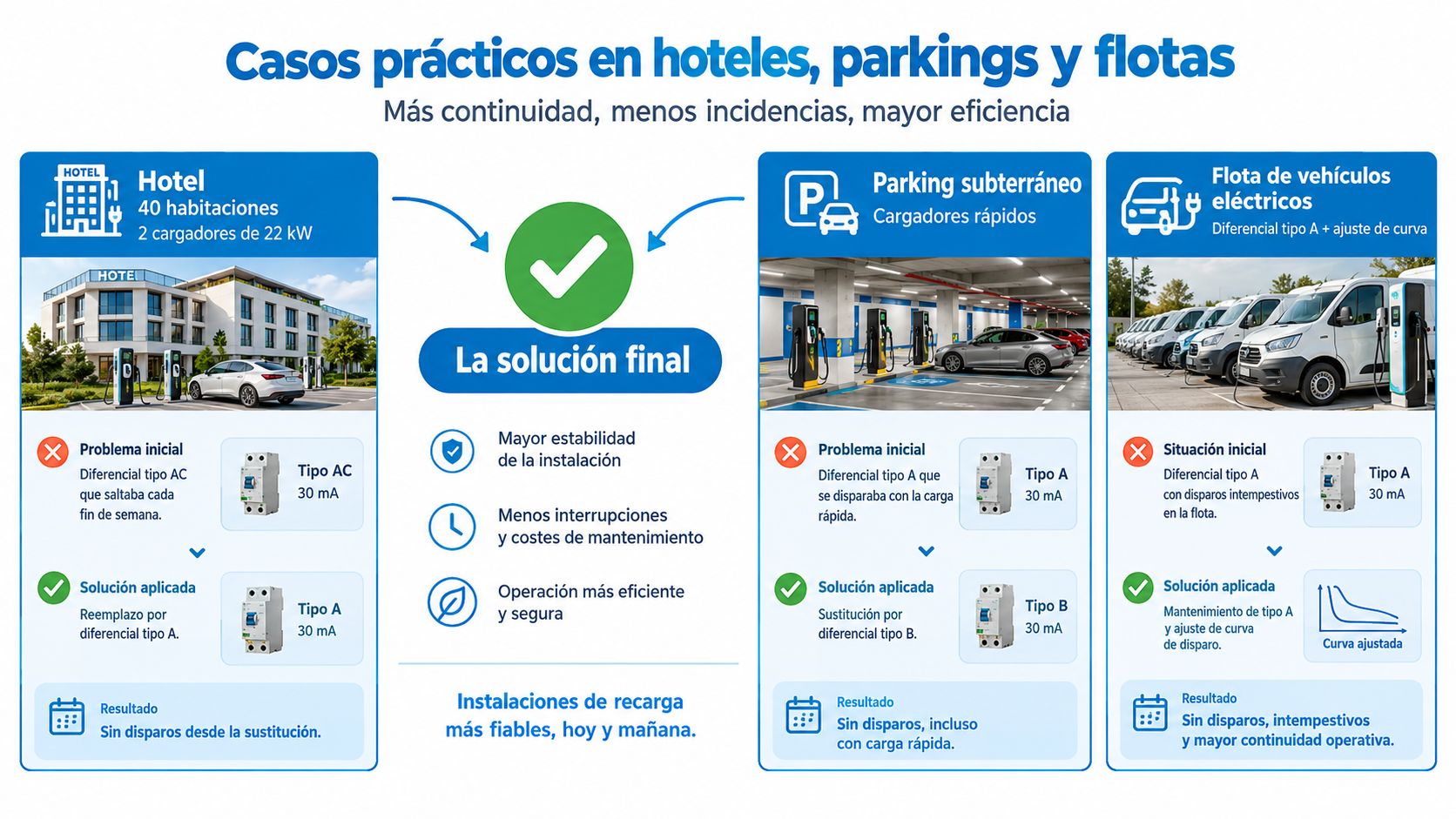

Casos prácticos en hoteles parkings y flotas

Los problemas aparecen cuando el instalador trata todos los cargadores como si fueran tomas convencionales. Un hotel, un parking público y una flota pueden usar equipos de recarga, pero sus perfiles de carga, horarios y consecuencias operativas son diferentes.

Hotel con dos cargadores

Un hotel boutique de 40 habitaciones instala dos cargadores de 22 kW. El diferencial tipo AC dispara durante los fines de semana, cuando aumenta la ocupación y coinciden más sesiones. El equipo técnico sustituye la protección por una solución tipo A y coordina los circuitos frente al diferencial general de 300 mA.

El resultado esperado de esa intervención no debe expresarse como una garantía universal de disponibilidad. En la práctica, el hotel debe comparar el registro de disparos antes y después, verificar que la causa no sea un aislamiento deteriorado y confirmar la selectividad con pruebas.

Parking público con carga rápida

Un parking rotacional opera ocho puntos de 50 kW en corriente continua. La electrónica de conversión puede producir corrientes residuales que requieren una solución tipo B o una arquitectura equivalente con detección de continua compatible. Un toroidal regulable, junto con rearme automático y aviso de desconexión, permite localizar el circuito afectado sin dejar todo el aparcamiento fuera de servicio.

La puesta en marcha debe incluir pruebas de disparo, revisión de las señales de alarma y validación del comportamiento cuando varias sesiones empiezan a la vez. El operador también debe comprobar que el sistema de gestión no reconecte un punto que sigue presentando una fuga.

Flota corporativa con carga nocturna

Una flota de 30 furgonetas carga durante la noche en una base corporativa. Cada vehículo tiene su circuito protegido con tipo A, el magnetotérmico se selecciona según el estudio de la instalación y un sistema de monitorización registra la evolución de las corrientes residuales.

La utilidad de esa monitorización está en detectar una degradación progresiva del aislamiento antes de que provoque una parada. El responsable de flota puede asociar una incidencia al vehículo, al cable, al conector o al cargador, en lugar de reiniciar todo el cuadro a ciegas.

En los tres escenarios, el coste operativo depende de la trazabilidad. Registrar qué circuito dispara, en qué condiciones y con qué vehículo conectado ayuda a evitar sustituciones innecesarias y permite justificar una ampliación de tipo A a F o B cuando cambian las cargas.

Pruebas mantenimiento y recomendaciones finales

El mantenimiento de las protecciones diferenciales debe combinar comprobaciones sencillas con ensayos realizados por personal cualificado. El botón de test sirve para verificar el mecanismo, pero no sustituye a un comprobador RCD ni a una medición del aislamiento.

Checklist operativo

• Prueba funcional: acciona el botón de test cada mes, siguiendo el procedimiento interno y anotando el resultado.
• Ensayo de comprobación: realiza una comprobación anual con un RCD tester para medir corriente residual y tiempo de disparo.
• Control de continua: verifica la detección de 6 mA de corriente continua mediante el dispositivo integrado, RDC-MD o equivalente, cuando la arquitectura tipo A lo requiera.
• Aislamiento: utiliza un megóhmetro para revisar cables, cargadores y circuitos después de investigar una fuga recurrente.
• Inspección térmica: programa termografía anual en embarrados, conexiones y protecciones.
• Conexiones: revisa el apriete y la corrosión cada 12 meses, conforme al plan de mantenimiento del fabricante y de la instalación.
• Historial: registra fecha, circuito, vehículo, código de alarma, mediciones y actuación realizada.

La sustitución preventiva puede plantearse después de 10 años o tras disparos reiterados asociados a fugas pulsantes, pero debe apoyarse en el estado real del dispositivo, las recomendaciones del fabricante y los resultados de las pruebas. Cambiar un diferencial sin corregir un cable, conector o cargador defectuoso solo traslada el problema.

Después de un disparo, no rearme de forma repetitiva. Aísle el circuito, identifique la condición que lo provocó y documente la decisión.

El responsable del hotel, parking o flota también debe definir quién puede rearmar, cuándo se bloquea un punto, cómo se avisa al usuario y cuándo se escala al mantenedor. Si crece la potencia instalada o aparecen inversores fotovoltaicos, variadores y nuevos cargadores, hay que revisar de nuevo la compatibilidad entre tipos A, F y B, la selectividad y la capacidad del cuadro.
