Plano calefaccion por radiadores

¿De qué sirve un plano calefaccion por radiadores si solo enseña dónde van los tubos y no explica cómo se reparte de verdad el calor? En una vivienda, una comunidad o un hotel, el dibujo útil no es el más bonito, sino el que permite instalar, equilibrar y mantener el sistema sin improvisar en obra.

Un plano completo de calefacción por radiadores debe unir tres capas de información, el esquema hidráulico, el trazado en planta y el cuadro de datos. Si falta una de ellas, aparecen los fallos clásicos, radiadores que calientan distinto, tuberías sobredimensionadas, termostatos mal ubicados o cambios de última hora que encarecen la ejecución.

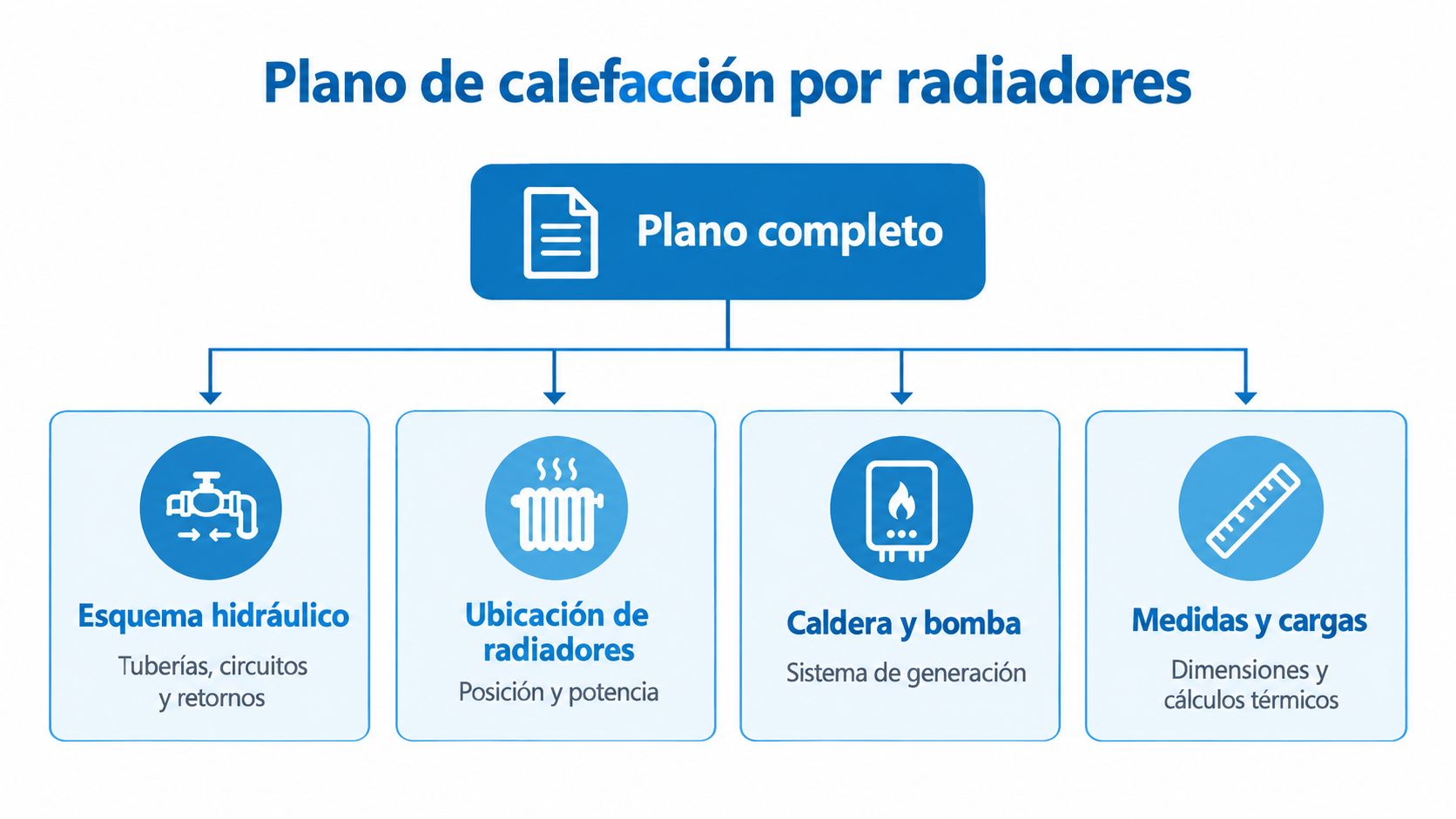

Qué información debe incluir un plano de calefacción por radiadores

Un plano serio no se limita a dibujar radiadores en paredes. Debe dejar claro qué genera el calor, cómo circula el agua, qué emite cada estancia y qué ajustes harán posible que el sistema funcione sin sorpresas.

Esquema, planta y leyenda

El esquema de principio muestra la relación entre caldera, bomba, colectores, válvulas y retornos. La planta sitúa cada radiador, sus cotas y el paso de tuberías por zonas reales del edificio. La leyenda traduce los símbolos, así nadie interpreta una válvula, una bomba o un termostato de forma distinta en obra.

Regla práctica: si el instalador no puede entender el plano sin llamar a oficina técnica, el plano aún no está terminado.

Lo que no puede faltar

• Bloque hidráulico: recorrido del agua, impulsión, retorno y puntos de corte.
• Bloque térmico: potencia por estancia, temperatura de diseño y criterio de dimensionado.
• Bloque de control: termostatos, cabezales y zonas independientes.
• Bloque documental: leyenda, notas de montaje y referencias de mantenimiento.

La diferencia entre un croquis y un plano ejecutable está en el detalle. Un equipo de obra puede colocar un radiador en la pared, pero solo un plano completo evita que luego quede corto, mal purgado o imposible de regular. Si necesitas una base documental más formal, puedes revisar esta memoria técnica como referencia de estructura y contenido.

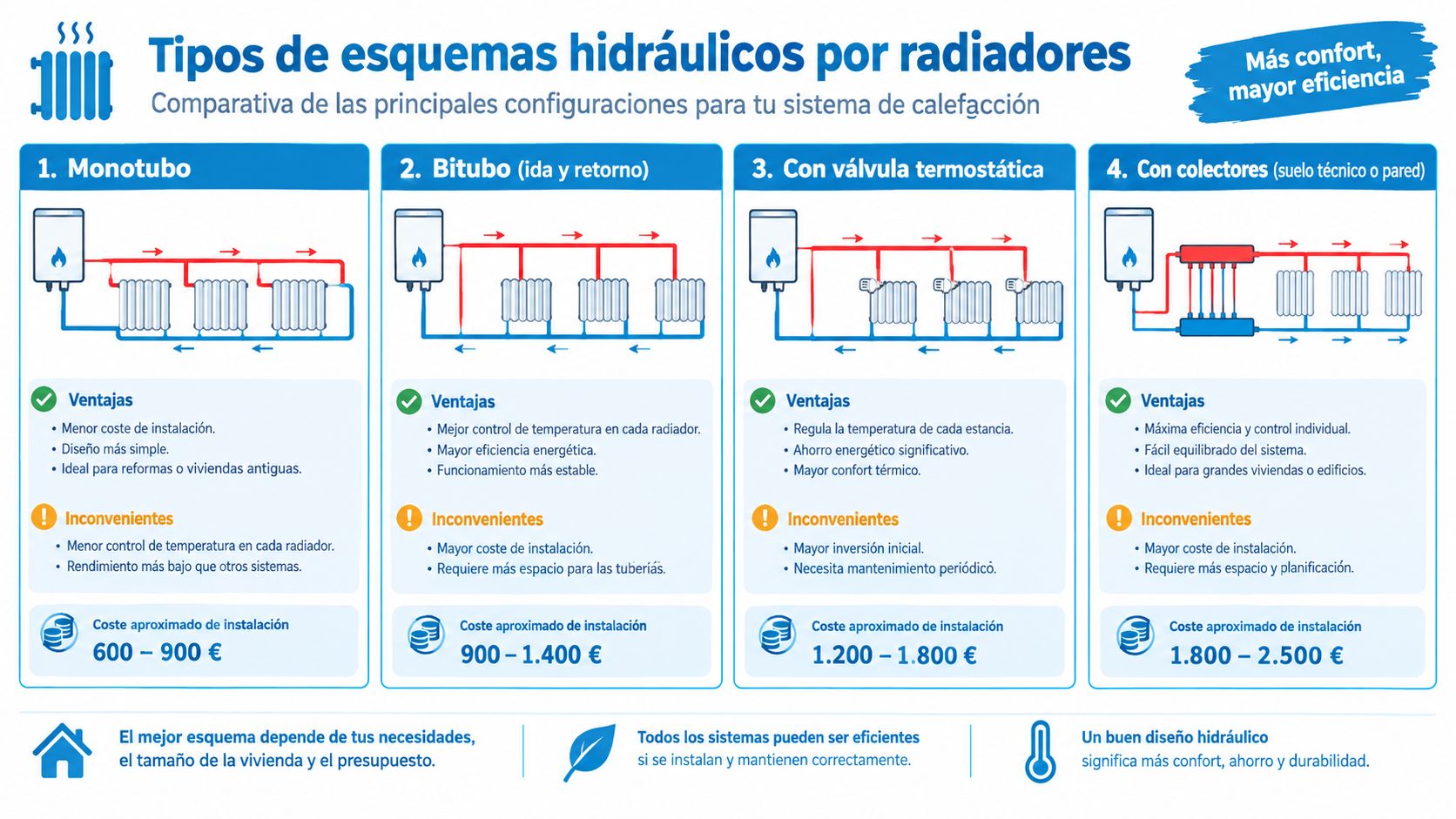

Tipos de esquemas hidráulicos por radiadores

No todos los edificios se resuelven igual. El esquema hidráulico condiciona el equilibrio del sistema, la facilidad de regulación y la capacidad de adaptar la instalación a cambios futuros.

Bitubo, monotubo y colector

En un bitubo, cada radiador recibe agua caliente por una ida y la devuelve por un retorno. Es una solución habitual porque facilita el equilibrado y la regulación individual. En un monotubo, el agua va pasando de un radiador a otro y el diseño exige más cuidado para que el final de línea no quede penalizado. En un sistema con colector, cada circuito sale de un punto común, lo que mejora el control y simplifica ciertos ajustes.

Cuándo conviene cada uno

• Bitubo: funciona bien en reformas y viviendas donde se busca regular estancia por estancia.
• Monotubo: puede tener sentido en instalaciones existentes que se quieren conservar con intervención limitada.
• Colector: encaja mejor cuando se quiere zonificar por plantas, usos o habitaciones.

Un hotel pequeño, por ejemplo, suele agradecer más un colector por planta que una distribución larga y rígida. Una vivienda unifamiliar puede priorizar un bitubo sencillo y bien equilibrado. La clave no es elegir el sistema “más moderno”, sino el que permita controlar mejor el calor sin forzar la instalación.

Comparativa rápida

Cálculo de cargas térmicas y selección de radiadores

Dimensionar un radiador no es poner “uno grande por si acaso”. Es asignar a cada estancia el emisor que cubra su demanda sin obligar al sistema a trabajar de más.

Cómo se estima la carga de cada estancia

Primero se valora la orientación, el aislamiento, las ventanas y la exposición de la habitación. Después se traduce esa información en una carga térmica que el radiador debe cubrir con la temperatura de diseño prevista. En un plano ejecutable, esa carga aparece asociada a cada espacio para que la selección del emisor no sea arbitraria.

Qué pasa al cambiar de caldera a aerotermia

Aquí aparece uno de los errores más frecuentes. Muchos radiadores antiguos fueron pensados para regímenes de alta temperatura, pero una bomba de calor trabaja mejor con impulsiones más bajas. Si el edificio conserva los emisores sin revisar su capacidad real, el sistema puede obligar a subir la temperatura de impulsión y perder eficiencia estacional.

Criterio útil: conservar radiadores puede reducir obra, pero no sustituye el recálculo térmico. Si el sistema nuevo trabaja a menor temperatura, el emisor debe acompañar ese cambio.

Emisores y criterio de selección

Los radiadores de aluminio responden rápido y suelen encajar bien donde interesa ligereza y modularidad. Los de chapa de acero son muy habituales por su equilibrio entre coste y comportamiento. Los de fundición mantienen inercia térmica, algo útil en ciertos espacios, aunque no siempre es la opción más práctica en reformas.

Entre medias, el diseño debe decidir si conviene ampliar superficie emisora, mantener el radiador existente o complementar con ventiloconvectores. En edificios con uso irregular, esa decisión puede marcar la diferencia entre confort estable y consumo dispar.

A continuación se puede consultar una explicación visual del proceso, útil para lectores que necesitan ver la secuencia completa antes de pedir una propuesta.

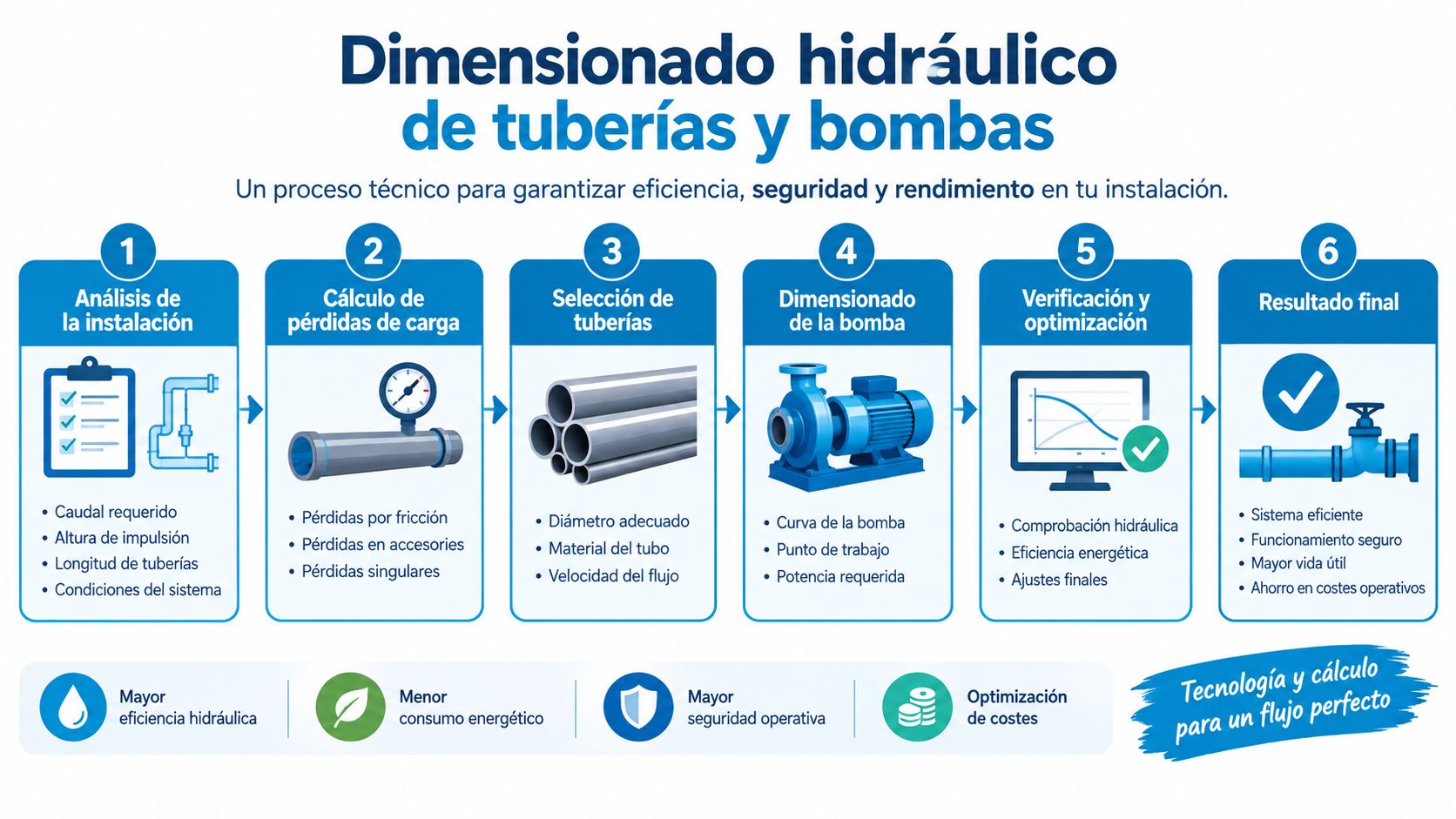

Dimensionado hidráulico de tuberías y bombas

El agua no se distribuye sola. Si el caudal no está bien calculado, unos radiadores reciben demasiado y otros casi nada. Por eso el plano debe incluir la parte menos visible y más decisiva, el dimensionado hidráulico.

Lo que se calcula de verdad

Hay que revisar el caudal por circuito, la pérdida de carga y la presión disponible. Con esos datos se elige el diámetro de tubería y se comprueba si la bomba circuladora puede vencer el recorrido sin ruido ni desequilibrio.

Si el circuito está mal dimensionado, el problema no siempre se ve en el radiador más lejano. A veces se nota antes en forma de ruido, purgas repetidas o una vivienda que tarda demasiado en estabilizarse.

Cómo leer el plano en esta parte

El plano debe marcar cotas, puntos altos y bajos y zonas pensadas para purgado. También conviene que la leyenda indique qué tramos requieren especial atención en el montaje. En obras pequeñas, este detalle se suele subestimar, y luego aparecen bolsas de aire o diferencias de temperatura entre estancias.

La bomba circuladora no se elige por intuición. Se selecciona para que trabaje dentro de una curva útil, no forzada, y para que el circuito mantenga un reparto razonable. En la práctica, esto es lo que separa un sistema silencioso de uno que acaba llenando la comunidad de quejas.

Selección de caldera, bomba de calor o aerotermia

La fuente de calor manda sobre todo lo demás. No es lo mismo diseñar para una caldera de gas que para una bomba de calor, porque el régimen de temperaturas cambia y, con él, el comportamiento de los radiadores.

Qué pide cada fuente

La caldera de gas tolera mejor impulsiones altas y encaja con muchos sistemas existentes. La caldera de biomasa también puede trabajar con temperaturas elevadas, aunque su aplicación depende del diseño global. La bomba de calor aire-agua y la aerotermia suelen pedir temperaturas más bajas para rendir bien, así que exigen revisar superficie emisora, aislamiento y control.

Cuando se mantiene la instalación existente

Conservar tuberías y radiadores puede ser una buena decisión si el edificio está razonablemente preparado. Pero si el equipo nuevo necesita un régimen distinto, el plano debe mostrar qué emisores se amplían, cuáles se sustituyen y dónde conviene reforzar la envolvente antes de tocar más hidráulica.

En una reforma, la decisión correcta no es “qué aparato cabe”, sino “qué combinación mantiene confort con el menor esfuerzo del sistema”. Eso evita sobredimensionar la máquina o sobrecargar los radiadores.

Zonificación, válvulas termostáticas y controles

Un sistema puede estar bien calculado y aun así desperdiciar energía si calienta igual una habitación vacía y una ocupada. Ahí entra la zonificación, que convierte el plano en una herramienta de control, no solo en un dibujo de montaje.

Cómo se divide el edificio

Las válvulas termostáticas permiten que cada radiador responda a la temperatura de su estancia. Los termostatos de ambiente mandan sobre zonas concretas, y los colectores hacen posible repartir por plantas, alas o usos distintos. En un hotel, por ejemplo, no tiene sentido controlar igual un pasillo, una habitación ocupada y una sala de desayuno.

Qué errores se evitan

Un sensor mal colocado junto a una fuente de calor puede cortar la calefacción antes de tiempo. Un termostato en un punto con corrientes falsas puede pedir más calor del necesario. El plano debe dejar claro dónde va cada equipo y qué zona gobierna, para que la instalación tenga sentido real y no solo apariencia técnica.

La regulación individual ayuda mucho cuando se usa bien. El IDAE señala que instalar válvulas termostáticas o termostatos programables puede generar ahorros de entre el 8% y el 13% de energía, según la recomendación oficial sobre ahorro en hogares. En términos prácticos, eso solo funciona si el conjunto hidráulico acompaña.

Planos tipo según el tipo de edificio

No hay un único plano bueno. Hay un plano correcto para cada uso, y eso cambia la ubicación de colectores, la lógica de control y el modo de equilibrar los circuitos.

Vivienda unifamiliar

En una casa, el diseño suele priorizar sencillez y confort continuo. El usuario espera respuesta rápida, por lo que el plano debe cuidar la distribución de radiadores, el acceso a válvulas y la facilidad de purgado. Si la vivienda tiene estancias con usos muy distintos, la zonificación ayuda a que no toda la casa funcione al mismo ritmo.

Comunidad de propietarios

En una comunidad, la instalación central exige orden hidráulico y claridad documental. Aquí importa mucho el reparto entre viviendas, la trazabilidad de consumos y la capacidad de controlar desequilibrios entre plantas o fachadas. El plano debe anticipar dónde se ubican elementos de medición y cómo se interviene sin romper el equilibrio global.

Hotel pequeño

Un hotel tiene una lógica distinta. Las habitaciones cambian de ocupación, los pasillos y zonas comunes no se usan igual que las estancias privadas y el personal necesita controlar horarios con precisión. El plano debe responder a esa variabilidad con zonas claras, colectores accesibles y regulación por uso, no por intuición.

Normativa RITE y RD 736/2020 de contabilización individual

El plano también tiene que cumplir. No basta con que funcione bien, debe quedar dentro del marco normativo que regula la instalación, el mantenimiento y la medición.

Qué exige el RITE

El Reglamento de Instalaciones Térmicas en los Edificios se aplica a instalaciones fijas de calefacción, refrigeración, ventilación y producción de agua caliente sanitaria en edificios nuevos y también a las partes reformadas de edificios existentes, además de regular el mantenimiento, el uso y la inspección de las instalaciones térmicas. Por eso, cambiar solo los radiadores sin revisar caldera, bombas, tuberías y controles puede dejar la obra a medias, con ruidos o rendimientos peores de los previstos. Puedes revisar el texto oficial en el Real Decreto 1027/2007 publicado en el BOE.

Qué cambia con el RD 736/2020

El RD 736/2020 obliga a instalar contadores individuales de energía térmica en edificios con calefacción centralizada cuando sea técnicamente viable y económicamente rentable, con repartidores de costes como alternativa. La comunidad debe estudiar viabilidad, documentar la solución elegida y respetar las excepciones previstas. La guía técnica del IDAE sobre contabilización individual en calefacción centralizada resume ese criterio con claridad.

Comprobaciones en obra y entrega de documentación

Un plano bien hecho no termina en el papel. Tiene que verificarse en obra, porque el sistema real siempre revela pequeños ajustes que el dibujo no puede anticipar del todo.

Qué conviene comprobar

• Estanqueidad del circuito: que no haya fugas en uniones, colectores o válvulas.
• Purgado correcto: que no queden bolsas de aire en radiadores o puntos altos.
• Equilibrado hidráulico: que cada circuito reciba el caudal previsto.
• Temperatura por estancia: que el confort sea homogéneo en uso real.
• Funcionamiento de cabezales y termostatos: que abran, cierren y reaccionen como deben.

Qué debe entregar la instaladora

La documentación final tiene que incluir el esquema ejecutado, las notas de puesta en marcha y el manual de uso y mantenimiento. Si la instalación cambia sobre la marcha, el plano debe actualizarse para reflejar lo realmente montado, no solo lo previsto. Para ordenar esa parte documental, también puedes apoyarte en esta guía de documentación técnica.

Plantillas descargables, símbolos y guía rápida de consulta

Un buen cierre no añade ruido, ordena lo ya visto. Si el lector se queda con una idea clara, es esta, un plano calefaccion por radiadores útil combina cálculo, hidráulica, control y normativa en una sola pieza de trabajo.

Símbolos que deberían reconocerse sin dudas

• Radiador: emisor térmico situado en la estancia.
• Colector: punto de reparto hacia varios circuitos.
• Válvula termostática: regula la entrada de agua al radiador.
• Bomba circuladora: impulsa el agua por el circuito.
• Termostato de ambiente: manda sobre una zona concreta.

Qué plantilla usar según el caso

En vivienda, conviene una plantilla simple con estancias, potencias y control básico. En comunidad, hace falta una versión más completa, con reparto por zonas, medición y mantenimiento. En hotel, la plantilla debe incluir usos, horarios y zonas con prioridad distinta, porque no todas las habitaciones trabajan igual.

Para maquetar planos, leyendas o croquis de apoyo, esta página de herramientas de diseño arquitectónico puede servir como referencia práctica. El valor real no está en el dibujo más vistoso, sino en el que permite ejecutar y mantener sin dudas.
