Medicion consumo electrico

Llegas al parking del hotel y te dicen que “el consumo del cargador” no cuadra con la factura. En la app aparece una cifra, el cuadro eléctrico marca otra y, cuando toca cobrar a un huésped o repartir costes entre departamentos, nadie sabe cuál de las tres vale de verdad. En una instalación de recarga, la medición del consumo eléctrico no es un detalle técnico, es la base para facturar, conciliar y operar sin pérdidas.

Por qué medir bien el consumo eléctrico en una instalación de recarga

El error más común en hoteles, aparcamientos y flotas es creer que basta con ver kWh en el cargador. En realidad, hay tres capas distintas: lo que entra por el contador de suministro, lo que registra el punto de recarga y lo que finalmente se cobra o se imputa. Si esas capas no están alineadas, aparecen discusiones, ajustes manuales y facturas difíciles de defender.

La diferencia que sí cambia el resultado

El contador del suministro mira la instalación completa. El cargador, en cambio, solo ve la energía que él entrega, y eso no siempre equivale a la energía que termina reflejándose en una factura interna o en un recibo al cliente. En un hotel con varios usos simultáneos, esa diferencia se nota enseguida si parte del consumo va a climatización, iluminación, ventilación o equipos auxiliares.

Regla práctica: si el sistema no separa frontera, sesión y facturación, el número final no es fiable para cobrar a terceros.

La utilidad real de medir bien no está solo en conocer un total mensual. Sirve para detectar consumos anómalos, revisar sesiones incompletas, comprobar si un punto entrega más o menos de lo previsto y decidir si hace falta más potencia o mejor reparto. También evita un problema típico, que es cargar al usuario equivocado un consumo que no le corresponde.

En recarga corporativa, esta distinción es todavía más importante. Una flota puede tener sesiones cortas y repetidas, mientras un parking público necesita liquidar cada transacción por separado. En ambos casos, un valor global sin contexto dice muy poco.

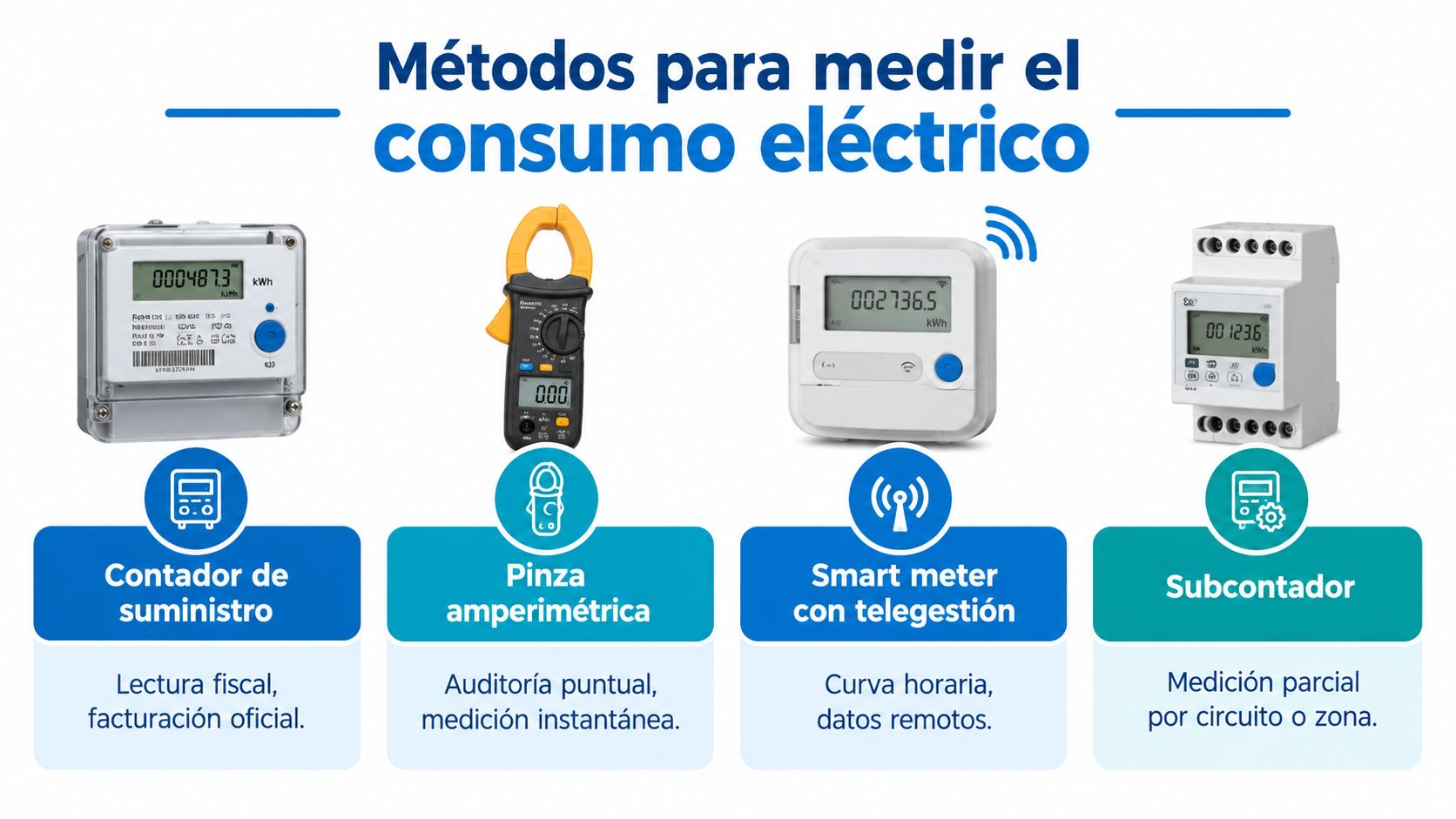

Métodos y equipos disponibles para medir el consumo eléctrico

No todos los equipos sirven para lo mismo. Un integrador suele combinar varios, porque cada uno responde a una pregunta distinta: cuánto entra, cuánto sale, cuándo se produce el pico y qué parte corresponde a cada usuario.

Cuándo usar cada herramienta

El contador de suministro es la referencia principal. Da la lectura fiscal y sirve para conciliar la factura oficial con el consumo total de la instalación. La pinza amperimétrica es útil para auditorías puntuales, cuando hace falta comprobar si un circuito está cargando más de lo esperado, pero no sirve para repartir costes con precisión.

El smart meter con telegestión permite ver curvas horarias y trabajar con datos remotos. Es la opción más práctica cuando interesa analizar cuándo consume la instalación, no solo cuánto consume. El subcontador se usa cuando hace falta repartir energía por circuito, plaza, zona o departamento.

Un hotel pequeño con cuatro plazas puede empezar con pinzas para validar que la línea soporta la carga y terminar instalando subcontadores cuando empieza a cobrar a huéspedes. Ese salto suele llegar cuando la dirección pide trazabilidad, no solo una estimación. Ahí es donde el proyecto deja de ser “tener cargadores” y pasa a ser una operación controlada.

• Contador de suministro: lectura oficial para conciliar la instalación completa.
• Pinza amperimétrica: verificación rápida, sin valor de reparto estable.
• Smart meter con telegestión: seguimiento horario y acceso remoto.
• Subcontador: imputación interna por circuito, zona o usuario.

Qué medidor cumple la regulación española para cobrar por kWh

Si el objetivo es cobrar por energía, el equipo tiene que ser apto para esa función. No basta con un dato bonito en la app o una estimación del propio cargador. La Orden ITU/1475/2024 permite que la estación incorpore un contador eléctrico con evaluación de la conformidad o un sistema de medida integrado, y además exige que la energía se muestre en unidades como Wh, kWh, MWh o GWh cuando se factura por consumo. Para entender cómo se ve esto en equipos y despliegues concretos, conviene revisar esta guía sobre contadores inteligentes.

Qué comprar según el caso de uso

En hoteles y parkings que cobran al huésped o al visitante, el criterio es simple, el medidor tiene que soportar cobro por kWh con una base verificable. En flotas privadas, la prioridad suele ser la imputación interna, pero aun así conviene trabajar con equipos que registren sesión, usuario y energía final. En instalaciones con varios vehículos al mismo tiempo, cada transacción debe medirse y contabilizarse de forma separada.

El Real Decreto 1053/2014 también marca una diferencia clara entre medición de frontera y medición secundaria. Primero se registra el consumo total de la instalación, después se asigna el de cada cargador. Si se mezcla todo, el reparto de costes sale contaminado, y eso se nota en cuanto hay varias plazas, tarifas horarias o consumos auxiliares.

No compres un cargador solo por potencia. Pide antes la documentación de medida, la forma de registrar sesiones y la compatibilidad con el esquema de cobro que vas a usar.

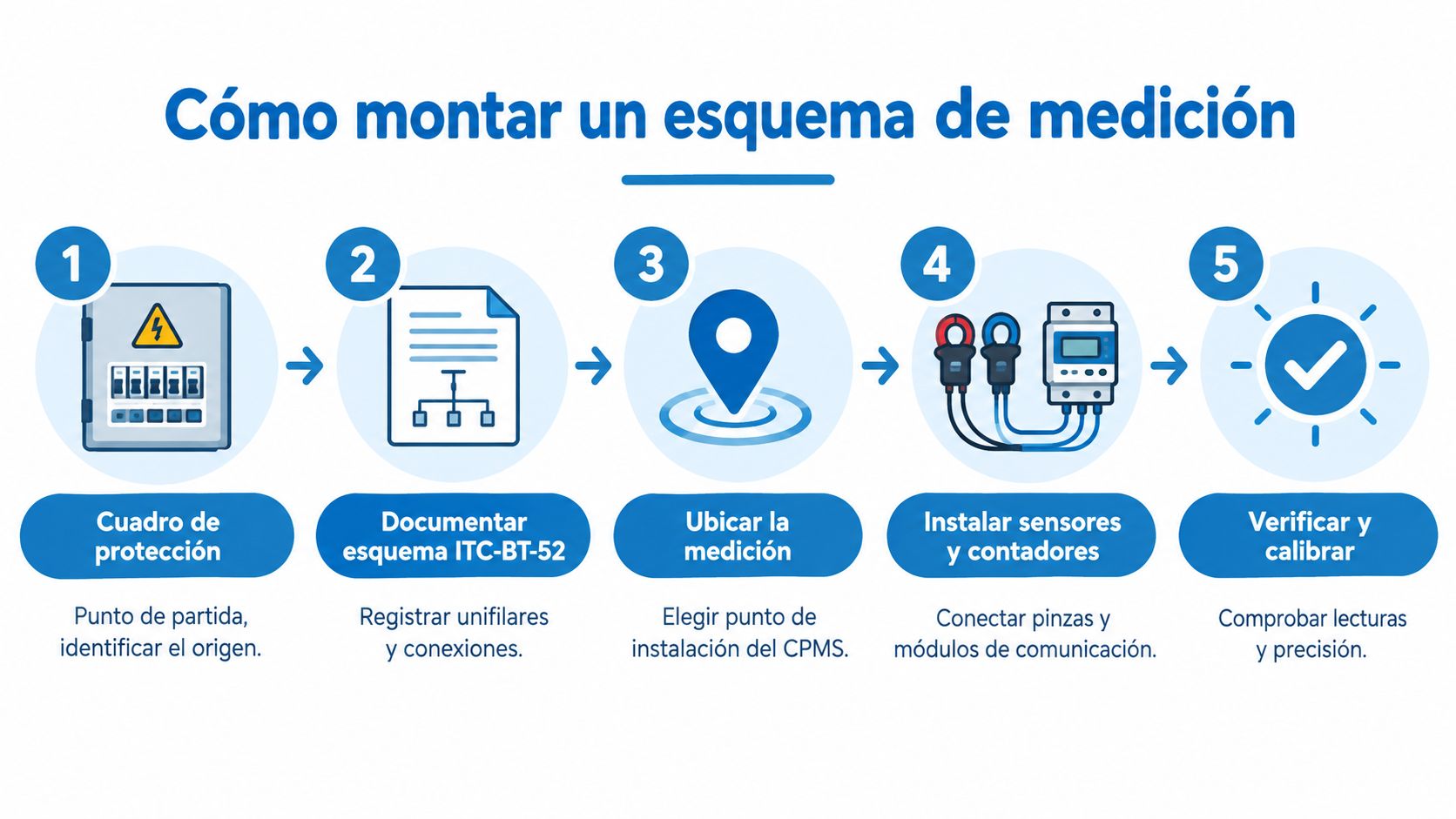

Cómo montar un esquema de medición paso a paso

Un esquema de medición no empieza en la app del usuario, empieza en el cuadro eléctrico. Si esa base está mal pensada, luego aparecen diferencias persistentes entre el CPMS, la factura y el contador principal. Para evitarlo, el diseño debe seguir el esquema eléctrico y la lógica de la ITC-BT-52, con frontera clara entre lo que se mide en origen y lo que se imputa por cargador.

Del cuadro al CPMS sin perder trazabilidad

Primero se documenta el unifilar y el punto de conexión. Después se define dónde va la medición de frontera y dónde va la secundaria, para que el contador principal y los subcontadores no hablen idiomas distintos. En un garaje corporativo con cuatro cargadores, esto permite imputar el consumo a un departamento concreto sin mezclarlo con la iluminación o la ventilación del recinto.

Luego se registran las variables de cada sesión, energía inicial y final, identificador de transacción, usuario, fecha y hora. Si el reloj del cargador y el del CPMS no están sincronizados, la conciliación se rompe aunque la energía esté bien medida. Por eso conviene alinear relojes con NTP y revisar la zona horaria en todos los equipos.

Checklist que sí sirve en campo

• Identificar el origen: revisar cuadro, protecciones y esquema unifilar.
• Separar puntos de medida: frontera para el total, secundaria para el reparto.
• Registrar sesiones completas: inicio, fin, usuario y energía entregada.
• Sincronizar relojes: mismo huso horario y mismo tiempo de referencia.
• Conservar históricos: así comparas CPMS, facturación y factura eléctrica.

Para el montaje físico y la coordinación de obra, ayuda tener el cuadro y el cableado bien resueltos desde el principio. Un proyecto de recarga falla menos cuando el diseño eléctrico está atado a la operación real, no al revés. En ese sentido, una referencia práctica es esta guía de montaje de cuadro eléctrico.

Interpretar curvas de carga y evitar disparar la potencia contratada

Medir bien no sirve de mucho si luego no se sabe leer la curva. Un parking puede tener un consumo anual razonable y aun así pegar un pico nocturno que tumba protecciones o obliga a subir potencia contratada. El problema no es el total, es la coincidencia de sesiones.

Lo que realmente importa en la curva

La curva horaria muestra cuándo se concentra la demanda. Ahí aparecen los picos coincidentes, las franjas muertas y los momentos en los que varios cargadores arrancan a la vez. La ITC-BT-52 distingue entre un factor de simultaneidad de 0,3 cuando existe SPL y 1,0 cuando no existe, así que la decisión de instalación cambia por completo la demanda prevista.

En la práctica, eso significa que dos instalaciones con el mismo número de cargadores no tienen por qué exigir la misma potencia. Una oficina con reparto dinámico puede contener la demanda mejor que otra sin control. Un hotel con llegadas escalonadas suele comportarse de forma distinta a una flota que carga todas las noches a la misma hora.

Si solo miras el consumo acumulado, diseñas tarde. Si miras potencia, duración de sesión y coincidencia, diseñas mejor.

Para profundizar en este enfoque, merece la pena consultar capacity planning basics, porque ayuda a traducir carga real en capacidad disponible sin sobredimensionar. Y si quieres contrastar cómo se reparte la energía por franjas de tarifa y potencia, esta visión encaja bien con los tramos de potencia de la luz.

Cómo leer una curva sin perderse

• Pico máximo: indica el momento de mayor estrés para la instalación.
• Duración de sesión: muestra si el problema viene de arranques cortos o cargas largas.
• Simultaneidad: explica por qué varios cargadores juntos pesan más que por separado.
• Potencia contratada: marca el límite operativo que no conviene sobrepasar.

Buenas prácticas operativas y errores frecuentes

El fallo más caro no suele ser el cargador, sino la conciliación. Comparar los kWh del CPMS con la factura sin revisar horarios, pérdidas técnicas, consumos auxiliares o sesiones incompletas genera diferencias que luego nadie quiere asumir. También pasa lo contrario, equipos que registran bien pero no sirven para cobrar porque no tienen la base metrológica adecuada.

Lo que revisar de forma periódica

En autoconsumo o instalaciones con control de vertido, el Real Decreto 244/2019 separa el intercambio con la red del consumo de las cargas. Si se mezclan ambos canales, el balance sale mal desde el primer día. Y si además el equipo no está bien mantenido, aparecen lecturas negativas no explicadas, duplicados o saltos de contador.

• Validar sesiones: comprobar que cada carga tiene inicio, fin y energía coherentes.
• Rechazar datos raros: no aceptar lecturas negativas o transacciones duplicadas.
• Sincronizar relojes: mantener CPMS, cargador y medidores con la misma hora.
• Conciliar contra factura: comparar el total medido con el suministro y ajustar diferencias justificadas.
• Revisar mantenimiento metrológico: sustituir o calibrar cuando el desvío deje de ser razonable.

Un CPMS bien configurado ayuda a automatizar alertas, bloqueos y reportes. Ahí entran también soluciones como las de Evenergia, que integran medición, gestión operativa y conciliación para instalaciones de recarga en hoteles, parkings y flotas. Si el proveedor no puede enseñarte cómo separa energía, sesión y facturación, estás comprando un problema futuro.
